青工机械辊道通过式抛丸机装车发往山东泰安

日期2020-10-26 08:31:50
访问次数139

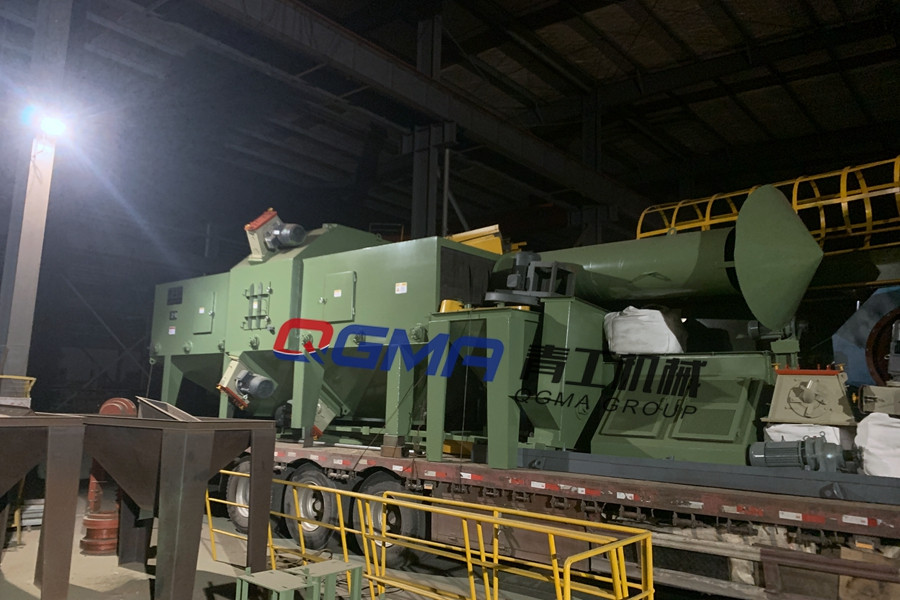

青工机械辊道通过式抛丸机装车发往山东泰安

泰安某企业订购的青工机械辊道通过式抛丸机制作完成,装车发货中。青工机械辊道通过式抛丸机能连续不间断工作,对各类钢材料,如钢板,钢材,钢梁,型钢,钢管和铸钢件等以一种连续通过方式进行除氧化皮、清理和预处理。操作简便,只需将钢材料装载上机器,按下启动按钮,经过一个短时间的循环周期后,系统将处理好的材料自动卸下,即完成了整个清理过程,清除掉所有粉尘和残余丸料。

一、结构组成:

1.清理室:清理室为大容腔板式箱形组焊结构,室体内壁衬有ZGMn13耐磨防护板,清理作业在密封的容腔内进行。

2.输送辊道:分为室内输送辊道和装卸料段输送辊道。室内辊道外套高铬耐磨护套及限位环,高铬耐磨护套用于保护辊道,承受弹丸打击,限位环可使工件按预定的位置运行,防止跑偏,造成事故。

3.提升机:主要由上、下部传动、筒体、皮带、料斗等组成。提升机上下同径带轮采用筋板、轮板与轮毂组焊成多边形结构,以增强磨擦力,避免打滑现象,延长了皮带使用寿命。提升机罩壳折弯成形,打开提升机中壳上的盖板可维修更换料斗和搭接皮带。打开提升机下壳上的盖板可排除底部弹丸的阻塞。调整提升机上壳两侧螺栓带动拉板上下移动便可保持提升皮带的松紧度。上下带轮采用带方座外球面球轴承,受到振动冲击时可自动调整,密封性好。

4.抛丸器:采用单圆盘抛丸器,成为当今国内高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成,其中叶轮采用Cr40材质 由锻造而成,叶片、定向套、分丸轮及护板均采用高铬材质铸造而成.

5.吹扫装置:本装置采用高压风机,并在室体内辅室部分设有不同角度的多组弹性吹嘴,对工件表面余留的弹丸进行吹扫清理。

6.进出口密封:工件进出口密封装置,均采用橡胶弹簧钢板制成,为防止在抛丸时,弹丸飞溅出清理室外,在工件进出口处各设多道加强密封,其特点为弹性强、寿命长、密封效果俱佳。

7.除尘系统:布袋式除尘器主要由袋式除尘器和风机、除尘管道等一起组成除尘系统。除尘效率可达99.5%。

8.电气控制:电气控制系统采用常规控制实现对全机的控制,采用国内外生产的优质电器元件,具有可靠性高及维修方便等优点,主电路由小型断路器和热继电器实现对各电机的短路、缺相、过载保护。并设有多处急停开关,方便紧急关机,防止事故扩大。在清理室及清扫室的各个检修门上设有安全保护开关,当任何一个检修门打开后,抛丸器不能启动。

二、辊道通过式抛丸机日常维护指南:

 1.检查辊道通过式抛丸机房的高锰钢防护板、耐磨橡胶板等防护板。如果发现磨损或破裂,应立即更换,以防子弹穿透房间墙壁飞出房间伤人。当需要进入检修室时,必须切断设备的总电源,并挂上指示标志。
 2.检查机器的进度松紧情况,松紧应及时松紧,防止故障的爆发;
 3.检查抛丸机的振动情况。一旦发现机器振动过大,应立即停止机器运转,检查抛丸机耐磨部件和叶轮焦点的磨损情况,并更换损坏的部件。在打开抛丸机端盖之前,应切断清洗设备的总电源。如果抛丸机的滚动没有完全停止,不得翻转初始盖。
 4.定时平稳设备上的所有电机和轴承。
 5.新射弹的定期补给。由于射弹在使用过程中的磨损和破损,需要定期补充一定数量的新射弹。特别是当待清洗工件的质量不符合标准时,射弹数量少可能是一个重要原因。
