路面抛丸机

产品简介

路面抛丸机是通过机械的方法把丸料以很高的速度和一定的角度抛射到工作表面上的一种机器,让丸料冲击路面的表面,使路面的表面粗糙并去除残留物的效果,同时除尘器产生的负压会将丸料和清理下的杂质粉尘等回收经过气流清洗后,完好的丸料会自动循环使用,而杂质和粉尘也会落入收尘箱中。

应用范围

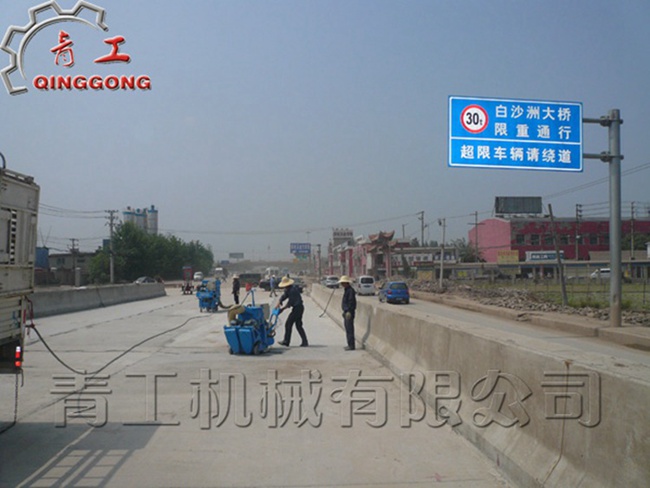

应用于混凝土抛丸、桥梁抛丸、钢板抛丸、钢箱梁桥抛丸、高速铁路抛丸、机场跑道除胶、高速公路及机场增大摩擦面积、船舶抛丸、防水施工抛丸、工业地坪抛丸、公路标志线清理、大型石油储藏罐等、大型军舰及船舶夹板抛丸提高附着力

路面抛丸机是通过机械的方法把丸料以很高的速度和一定的角度抛射到工作表面上的一种机器,让丸料冲击路面的表面,使路面的表面粗糙并去除残留物的效果,同时除尘器产生的负压会将丸料和清理下的杂质粉尘等回收经过气流清洗后,完好的丸料会自动循环使用,而杂质和粉尘也会落入收尘箱中。

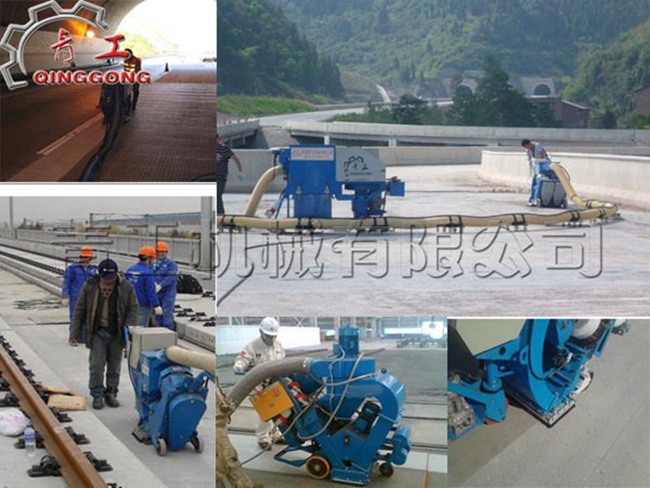

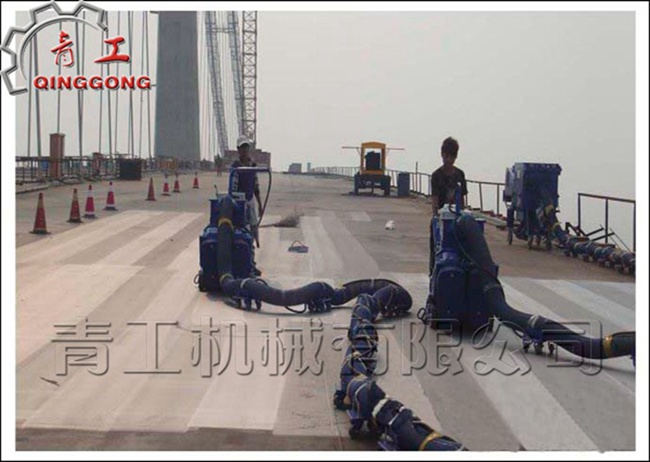

路面抛丸机工作细节



路面抛丸机工作细节



路面抛丸机工作细节



路面抛丸机工作细节



突出优势

  • 可移动式,方便使用;
  • 性价比高;
  • 自带除尘系统;
  • 配套管道20米;
  • 配套电缆23米;
  • 配套平板小车1个;
  • 清理速度快;

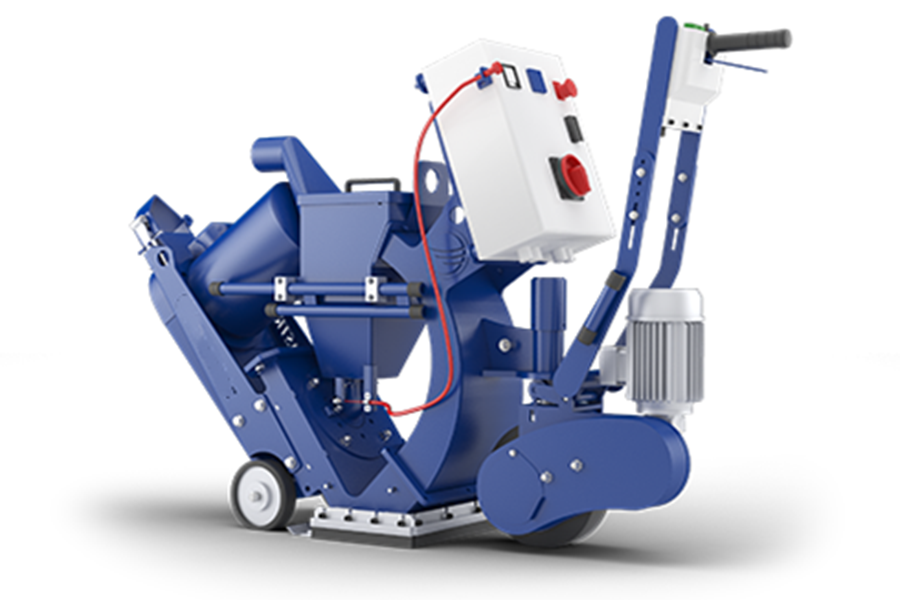

路面抛丸机

清理机前后对比

VS

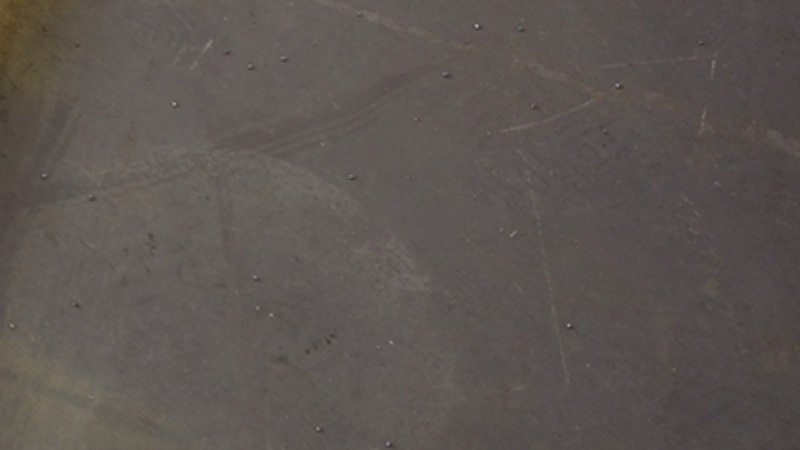

抛丸前
路面抛丸机清理机前

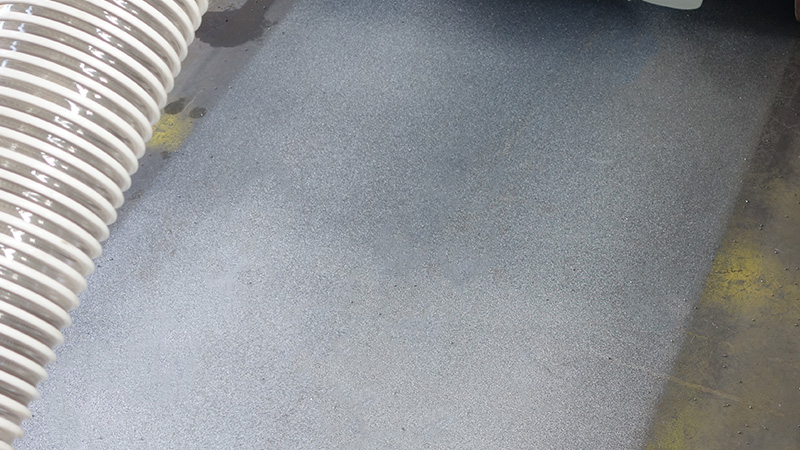

抛丸后
路面抛丸机清理机后

工作原理

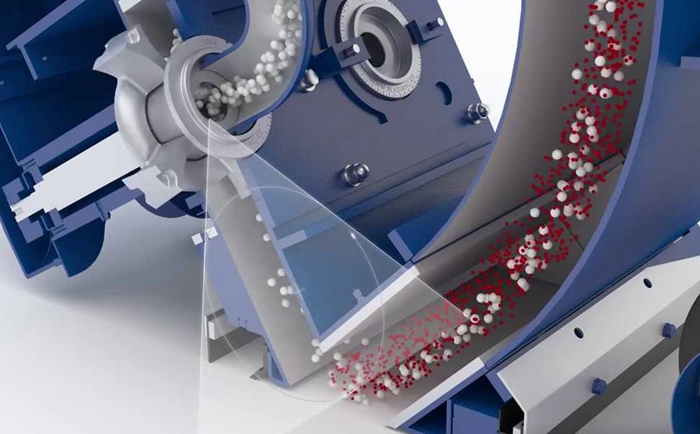

路面抛丸机工作原理
路面抛丸机是利用电机驱动的抛丸轮在高速旋转过程中产生离心力和风力,一定颗粒度的弹丸流入进丸管 时(可以控制弹丸的流量)便被加速带入高速回转的分丸轮中,在离心力的作用下,弹丸由分丸轮窗口抛出进入定向套,再经由定向套窗口(控制丸料的抛打方向)抛出,由高速回转的叶片拾起,并沿叶片之长度方向不断加速运动直至抛出,抛出的弹丸形成一定的扇型流束,冲击工作平面起着清理强化的作用。然后弹丸和灰尘、杂质一起经过反弹室来到储料斗的上方。大功率的除尘器通过储料斗上方的分离装置将丸料和灰尘分离,丸料进入储料斗继续循环使用,灰尘则通过连接管进入除尘器。当灰尘进入除尘器后,通过滤芯的分离,停留在储灰斗中和滤芯的表面。自动反吹除尘器可以通过压缩机提供的反吹空气自动间隔清理每一个滤芯。最后在机器内部通过配套吸尘器的气流清洗,将丸料和清理下来的杂质分别回收,并且使丸料可以再次利用。抛丸机配有除尘器,可做到无尘无污染施工,既提高了效率,又保护环境。

路面抛丸机参数介绍

路面抛丸机参数+配置表

序号 名称 路面抛丸机 路面抛丸机 路面抛丸机 路面抛丸机 路面抛丸机
1 型号 QGLM-270 QGLM-350 QGLM-550 QGLM-850 QGLM-1000
2 外形尺寸 长:1950mm,宽:450mm,高:1200mm 长:1950mm,宽:550mm,高:1200mm 长:1950mm,宽:720mm,高:1200mm 长:1950mm,宽:1020mm,高:1200mm 长:1950mm,宽:1170mm,高:1200mm
3 抛丸清理幅度 270mm 350mm 550mm 850mm 1000mm
4 抛丸器功率 11kw 15kw 2*11kw 2*15kw 2*18.5kw
5 行走电机 0.75kw 0.75kw 1.1kw 1.5kw 2.2kw
6 除尘风机 4kw 4kw 4kw 7.5kw 7.5kw
7 抛丸轮直径 200mm 200mm 200mm 200mm 200mm
8 反吹电机 3K 3K 3K 4Kw 4Kw
9 行走速度 0.5-20m/min 0.5-20m/min 0.5-20m/min 0.5-20m/min 0.5-20m/min
10 除尘器接管直径 120mm 120mm 150mm 200mm 200mm
11 建议钢丸的直径 1.0-1.5mm 1.0-1.5mm 1.0-1.5mm 1.0-1.5mm 1.0-1.5mm
12 钢丸消耗 100g/㎡ 100g/㎡ 100g/㎡ 100g/㎡ 100g/㎡
13 配套除尘器 五芯自动反吹吸尘器 五芯自动反吹吸尘器 八芯自动反吹吸尘器 十一芯自动反吹吸尘器 十四芯自动反吹吸尘器
14 机器重量 约580kg 约700kg 约1100kg 约1300kg 约1600kg
15 清理效率 清理混凝土效率≥2.7㎡/min;清理混铁板效率≥1.5㎡/min 清理混凝土效率≥3.5㎡/min;清理混铁板效率≥1.8㎡/min 清理混凝土效率≥5.5㎡/min;清理混铁板效率≥2.8㎡/min 清理混凝土效率≥8.5㎡/min;清理混铁板效率≥4.3㎡/min 清理混凝土效率≥10㎡/min;清理混铁板效率≥5㎡/min
